HO8A是焊條生產(chǎn)中最重要的原材料之一，它的含量直接影響著焊條的質(zhì)量。用光譜儀測定 HO8A，由于曲線的影響，精度方面受到限制，本文在LA 程序基礎(chǔ)上將曲線縮短，建立了專門測定H08A的曲線。

1、 試驗部分

1.1主要儀器

SPECTROLAB 光譜儀、精密車床、真空泵

1.2樣品與處理

將H08A盤條剪至約6cm，調(diào)直后在車床去掉盤條表面氧化皮并使切面光滑平整

1.3樣品測定

先用標(biāo)準樣塊1、2、3將曲線校準好，然后用專用工具夾住樣品盤條放入火花臺上測定

2、 結(jié)果與討論

2.1標(biāo)準曲線的繪制

H08A盤條中C≤0.10、Si≤ 0.03、S≤0.030、P≤ 0.030 、Mn0.30~0.60，LA 曲線測定范圍 : C: 0.0011~1.4029、Mn:0.0005~2.1595、P: 0.0005~0.0841 、 S:0.0002~0.0940、Si: 0.0011~2.0060。該曲線對于含量范圍較窄的H08A 盤條不太適用，本文在 LA曲線基礎(chǔ)上將曲線縮短，使其適合H08A盤條的測量范圍，將標(biāo)準樣塊按 1.3進行測定，繪制標(biāo)準曲線。

2.2曲線的標(biāo)準

儀器在正常使用過程中，不可避免的會出現(xiàn)飄移，為消除飄移帶來的影響，定期用標(biāo)準樣塊進行標(biāo)準，保證工作曲線的準確性。

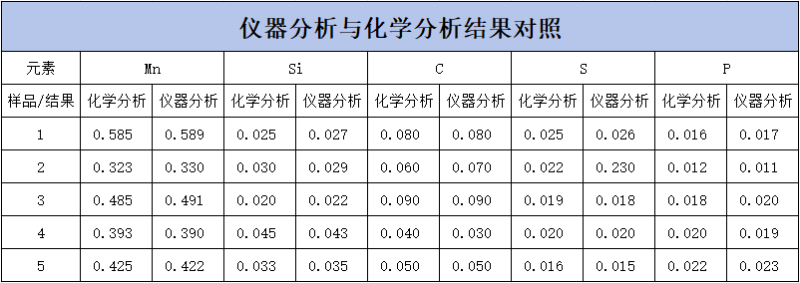

2.3儀器分析與化學(xué)分析對照

取5根盤條，分別進行化學(xué)分析和光譜分析，結(jié)果如下：

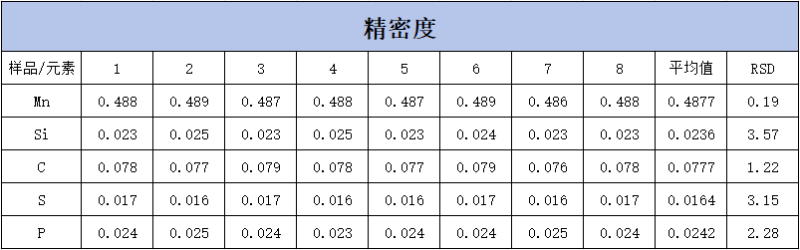

2.4精密度

對同一批盤條在同樣條件下按1.2、1.3重復(fù)測定10 次，部分結(jié)果如下：

試驗表明，本文建立的曲線專門測定H08A盤條方便快捷，精密度好。
